自力式差压调节阀zzyw型应用
上海申弘阀门有限公司
1. 自力式差压调节阀zzyw型应用品名、型号规格、数量、价格.
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 | 单 价 （元） | 金 额 （元） | 阀体材质及其它 |
1 | 减压阀 | 自力式差压调节阀zzyw型应用-16c dn80 pn16 介质压缩空气 进口压力 100 kpa,出口压力 30 kpa | 台 | 1 | 铸钢阀体 |
之前我们介绍zzy型自力式压力减压阀，现在讲解自力式差压调节阀zzyw型是一种不需要外加能源的执行器产品。可用于公称压力pn01，pn10。从50mm. w.c至0.1mpa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气既为微压阀(差压阀负压，端压，力为零)。
宁夏福通电力设备有限公司从上面可以看出，从液面调节的观点出发，可用流入量q1或流出量q作为调节量。要根据容器的工艺条件来确定流入量或流出量哪一个作为调节量。给出液面调节的两个可能性：a)实线表示控制输入：b)虚线表示控制输出。
罐中的液面高度z的讯号由变送器tl传送给调节器c。液面输出值与给定值复，在调节器中比较，调节器输出讯号z真，作用于自力式微压调节阀rr，当液面增高时，流量q：减少：相反，当掖面下降肘，流量q：增加，当以流出量q。作为调节量时，指令正好相反。
zui后，关于液面自动调节系统(sra-n)必须作下列说明：当q‘作为调节量时，流出量q。构成主要干扰，相反，以q。作为调节量时，流入量q1构成主要干扰。
管路系统，其中包括液面自动调节系统的自力式微压调节阀。流入量q1作为调节量，表示沿管路系统的压力变化。当自力式微压调节阀是全关时(h=0，q=0)，压力的变化对应的是粗实线，对于h≠0，压力的变化对应的是虚线，而对于h100，压力的变化对应的是点划线。
泵产生初始压力p。，对应的流量是零。在管道上和泵的内部有压力降刀pl，而在自力式微压调节阀上有压力降jf，。管路终端的压力等于罐内的压力p，构成一个固定点。当自力式微压调节阀安装在罐的输出端时，管路系统和压力的变化.在这种情况中，要注意的是泵的吸入压力p真要加上液柱z产生的压力，因此泵的吸入压力时额压力和压力降。与流量自动调节系统一样，在液面自动调节系统中，对于包括自力式微压调节阀的管理系统来说，zui重要的参数。其中承建的中海宏洋地产（银川）有限公司电力总承包工程、银川金凤万达广场变配电安装工程、阿拉善传媒中心变配电安装工程、上海绿地集团21商城变配电安装工程、红寺堡光伏电厂工程、宁夏回族自治区人大办公楼变配电工程、宁夏回族自治区地方税务局变配电室工程、宁夏回族自治区人事厅配电室工程、银川市览山景观剧场变配电室工程、宁夏科技馆新馆配电室工程、宁夏广播电视总台配电室工程、宁夏联通和移动的各基站线路工程、银川海关变配电室工程、宁夏附属医院配电室工程、宁夏鲁能置业有限公司陶然水岸变配电系统工程、宁夏颐和置业有限公司开闭所安装工程、拉普斯置业森林公园变电所工程、宁夏金凤区检察院配电室工程、宁夏沙湖旅游股份有限公司35kv线路改造等多项工程施工质量评级为优。
特别在宁夏回族自治区成立五十周年的建设工程中，我公司承建了银川市览山景观剧场、宁夏科技馆新馆、宁夏广播电视总台等自治区多项重点配电室安装工程，并圆满完成了银川市览山景观剧场庆祝自治区成立五十周年文艺汇演的保电任务。公司秉承“求真、求新、求优、实在、实干、实效"的精神，每年选派技术骨干到武汉、西安等地学习的工程施工、试验技术，以此提高公司员工素质及整体技术水平，以可靠的质量、的技术和优良的ag亚博网站的售后服务，赢得更大的市场，为广大客户提供更好、更完善的ag亚博网站的售后服务。
特点：
·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在摩擦，上密封可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而k、b型可通用一种阀体。
主要技术参数和性能指标(表一)
| 公称通径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系数kv | zzcp/zzvp | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| zzcn | 53 | 83 | |||||||
| 额定行程(mm) | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力pn(mpa) | 0.10 1.0 | ||||||||
| 差压调节范围(kpa) | 0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 8~100 | ||||||||
| 介质温度(℃) | ≤80 | ||||||||
| 调节精度(%) | ≤10 | ||||||||
| 允许泄漏量 (l/h) | zzcp/zzvp | 10-3x阀额定容量(iv级) | |||||||
| zzcn | 5x10-3x阀额定容量(ii级) | ||||||||
注：1.zzcp/zzvp公称压力为0.10mpa,zzcn为1.0mpa
主要性能指标：
控制精度％ | ±10 | |||||||||||
允许泄 | 硬密封（l/h） | 单座（ⅳ级）：≤10-4阀额定容量：双座（ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
软密封 | dn(mm) | |||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
应用实例

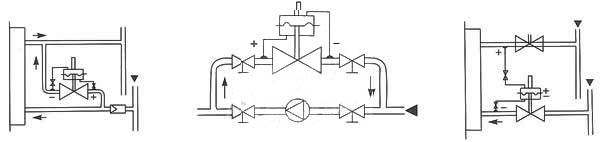

a.氢冷发电机组密封油系统 b.差压调节阀用于物料循环回路流量控制
c.风机加热系统循环风量控制 e.泵旁路调节 d.两种气体流量的配比控制
许用介质与温度的关系：
公称通径（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
a | 压力调节范围 | 0.5～30 | φ394 | |||||||
28～50 | φ308 | φ394 | ||||||||
48～100 | φ308 | |||||||||
外形尺寸
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法兰距离l | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
执行器宽k | 395 | |||||||
总高度h | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
导压管接口螺纹 | m16×1.5 | |||||||
重量kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
自力式差压调节阀zzyw型应用阀门主要零件及推荐使用温度范围：
2.zzcn差压调节范围为36~44...88~100kp
表二
| 图号、序号 | 零件名称 | 材料 |
| 图三.9 图四.10 | 阀体 | ht200、zg230~450 zg1cr18ni9ti、zgcr18ni12m02ti |
| 图三.7 图四.9 | 阀芯 | cr18ni12m02ti 1cr18ni9ti |
| 图三.8 图四.12 | 阀座 | cr18ni12m02ti 1cr18ni9ti |
| 图三.3 图四.4 | 弹簧 | 60si2mn 1cr18ni9ti 50crva |
| 图四.5 | 波纹管 | 1cr18ni9ti |
| 图三.5.6 | 膜片 | 丁腈、耐油橡胶、氟橡胶 |
差(微)压调节范围确定
差(微)压调节范围分段，见表一。控制点应选取在相应差压调节范围的中间 值附近。
整机作用方式确定
差(微)压调节阀有b型和k型两种。b型阀阀芯初始位置常开，差(微)压增大时闭合。k型发阀芯初始位置常闭，差(微)压增大时开启。
应用例

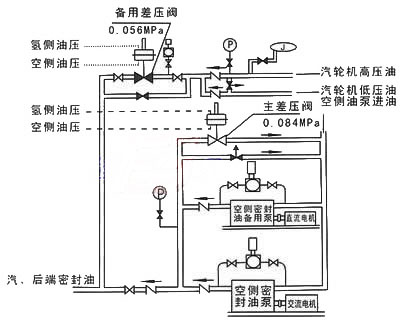

a.氢冷发电机组密封油系统；
b.风机加热系统循环风量控制；
c.两种气体流量的配比控制；
d.泵旁路调节与本产品相关的产品：电动截止阀
