气动刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

z673h主要特点

zyh673h（x、f）-2.5、6、10、16系列是我公司生产的系列气动调节阀之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的*特点，不断提高产品的科技含量，从一些技术细节着 手，完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据 实际需要进行选择。 zyh673h（x、f）系列品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从dn50~dn1000。产品广泛用于化工、煤碳、制糖、污水、 造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

z673h气电控制功能说明
1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时，上限位及下限位置的限位开关，发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位 及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。
5、在气缸开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定阀门气缸的气压仍保持在气缸中，如气缸活塞、电磁阀及接头无泄漏，则闸阀可在任意位置长期停留。

z673h适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

外型及链接尺寸zyh673 主要零件材料

z673h选配驱动装置型号配置表

1、气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。

2、z673h技术参数

3、z673h气缸行程选用范围

4、z673h气缸正确使用注意事项：
（1）负载运动方向必须与活塞杆的运动方向*，以免活塞杆产生扭曲现象。
（2）使用过滤器，减压器，润滑器组合（f－r－e组合）以调整空气品质，增长使用寿命。
（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。
（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃— 60℃以内。
（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用ptfe。 每1mm行程所需空气消费量

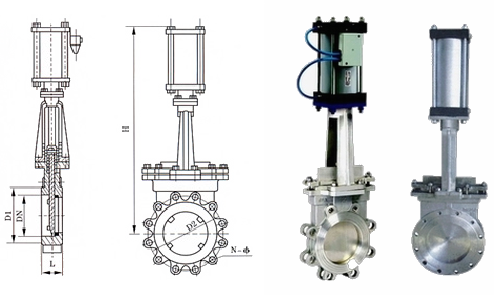

z673h外型及连接尺寸

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④z673h使用压力⑤z673h使用介质的温度。
二、若已经由设计单位选定公司的z673h型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
