无泄漏燃气平板闸阀的详细资料：
无泄漏燃气平板闸阀 产品说明
无泄漏燃气平板闸阀于天然气、液体石油气煤气、油品等。它以*的设计、新颖的结构和良好的密封性能*解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、 注：抗硫阀门型号前加“k”，调节阀型号前加“l”，耐磨型号f后加“m”。 平板阀适用于class150～900lb、pn1.0～16.0mpa,工作温度-29～180℃的天然气，石油，化工，环保，城市管道，燃气管线等到输送管线，用于截断或接通管路中的介质，也可用于放空系统和汽储存装置上，用作启闭设备。阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，全封闭结构，防护性能好，可适应全天候要求。
制造标准：中国gb、机械部jb、化工标准hg、美标api、ansi、德标din、日本jis、jpi、英标bs生产。阀体材质：铜、铸铁、铸钢、碳钢、wcb、wc6、wc9、20#、25#、锻钢、a105、f11、f22、不锈钢、304、304l、316、316l、铬钼钢、低温钢、钛合金钢等。工作压力1.0mpa-50.0mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
【一】无泄漏工作原理（如下图所示）：
（图1）：阀门内部压力相当时闸板处于闭合状态，阀座表面ptfe密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧。
（图2）：对阀门施加管理压力时压力作用于闸板，迫使它贴近出口阀座上ptfe环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是ptfe对金属密封，然后是金属对金属密封，阀座也被牢固地捡到凹槽，在这一点o形圈阻止任何后部介质流。
（图3）：阀体压力泄放后，形成进口密封，管道压力作用于进口阀座--使其移向闸板，这时形成ptfe对金属的密封，同时，o形圈与阀座凹槽形成紧密的密封。
（图4）：阀门自动泄放多余的压力，当阀体压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀体内多余的压力在阀座与闸板之间泄放到管道中。
无泄漏型号编制说明：
①、系列代号：本公司系列代号为zd
②、特殊要求代号：k—抗硫型
③、阀门类型代号：z—闸阀
④、驱动方式代号：4—正齿轮传动 5—伞齿轮传动 9—电动 9b—防爆电动（手轮传动略）
⑤、连接形式代号：4—法兰连接 6—对焊连接
⑥、结构形式代号：7—暗杆平行式单闸板
⑦、结构特点代号：w—无导流孔（有导流孔省略）
⑧、密封面材质代号：f—增强聚四氟乙烯
⑨、压力等级代号：公称压力为mpa的10倍、磅级为实际数
⑩、阀体材料代号：c—wcb、p—cf8、zg1cr18ni9ti r—cf8m、zg1cr18ni12mo2ti
例1：zdz47f-10c注释：公称压力为1.0mpa、正齿轮传动、法兰连接、有导流孔、暗杆平行式单闸板闸阀，阀体材质为wcb，密封面材质为增强聚四氟乙烯。
例2：zd（k）z67f-16c注释：公称压力为1.6mpa、手动、对焊连接、有导流孔、抗硫暗杆平行式单闸板闸阀，阀体材质为wcb，密封面材质为增强聚四氟乙烯。
无泄漏产品结构特点
①阀体采用铸造结构。
②阀座采用o形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达 到轻松开、关阀门。
③阀座采用密封面上镶嵌ptfe，具有ptfe对金属和金属对金属的双重密封，ptfe密封面同时清除闸板脏物的作用。
④阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
⑤阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
⑥阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
⑦采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
⑧直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
【二】无泄漏产品性能规范：
压力等级 | 常温试验压力（mpa） | 适用温度 | 适用介质 | |||||
壳体试验 | 左密封 | 右密封 | 低压气密封 | 普通型 | 抗硫型 | |||
公称压力 （mpa）（pn） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～121℃或按用户要求 | 石油、天然气、水等非腐蚀性介质 | 含h2s、co2 的石油、天然气、水等腐蚀性介质 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
磅级（lb）（class） | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
【三】无泄漏产品主要参数：
基本型号 | zdz47f、zdz67f、zdz447f、zdz467f、zdz547f、zdz567f、zdz9b47f、zdz9b67f | ||
压力等级范围 | pn0.6～6.4mpa（class150～900） | ||
通径范围 | dn25～1000mm（1"～40"） | ||
驱动方式 | 手轮驱动 | 齿轮动、气动、液动、电动 | |
适用范围 | class 150～300 | class400 | class 150～900 |
1"～40" | 1"～28" | 1"～40" | |
【四】无泄漏产品采用标准：
设计依据 | gb | api | |
设计标准 | jb/t5298 | api 6d | |
结构长度 | 法兰连接 | gb/t 12221 | api 6d |
焊接 | gb/t 15188.1 | ||
连接法兰 | gb/t 9113 jb/t 79 | asme b16.5 | |
对焊端 | gb/t 12224 | asme b 16.25 | |
试验和检验 | jb/t 9092 | api 6d | |
注：阀门可根据用户要求设计制造。 | |||

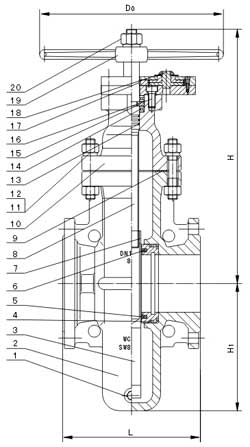

【五】无泄漏主要零件材料：
序号 | 零件名称 | 材料 |
gb | ||
1 | 排污堵头 | 25 |
2 | 阀体 | wcb |
3 | 闸板 | 16mn enp |
4 | 阀座 | 16mn |
5 | o形圈 | nbr |
6 | 密封圈 | ptfe |
7 | 阀杆螺母 | zqal9-4 |
8 | 阀杆 | 1cr13 |
9 | 垫片 | 柔性石墨 1cr18ni9 |
10 | 阀盖 | wcb |
11 | 双头螺柱 | 35crmo |
12 | 螺母 | 45 |
13 | o形圈 | nbr |
14 | 轴承 | 组件package |
15 | 对开环 | 45 |
16 | 内六角螺钉 | 35 |
17 | 键 | 45 |
18 | 开关指示器 | ptfe 1cr18ni9 |
19 | 手轮 | q235a |
20 | 螺母 | 35 |

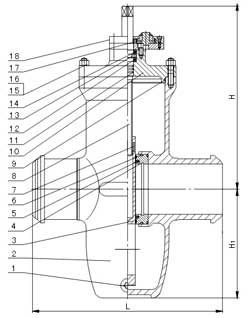

【六】无泄漏主要零件材料：
序号 | 零件名称 | 材料 |
gb | ||
1 | 排污堵头 | 25 |
2 | 阀体 | wcb |
3 | 闸板 | 16mn enp |
4 | 密封圈 | ptfe |
5 | 阀座 | 16mn |
6 | o形圈 | nbr |
7 | 阀杆螺母 | zqal9-4 |
8 | 阀杆 | 1cr13 |
9 | o形圈 | nbr |
10 | 阀盖 | wcb |
11 | o形圈 | nbr |
12 | 轴承 | 组件 |
13 | 对开环 | 45 |
14 | 内六角螺钉 | 45 |
15 | 双头螺柱 | 35crmo |
16 | 螺母 | nbr-18 |
17 | 键 | 45 |

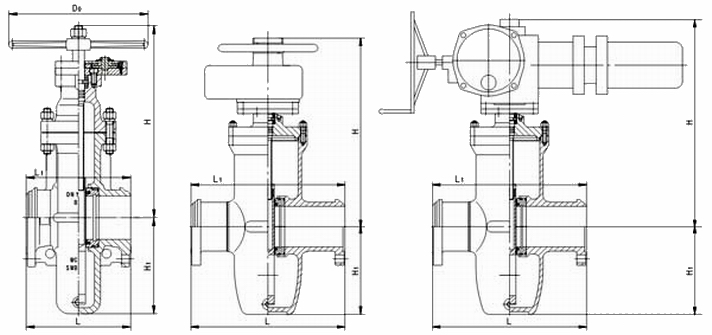

手动、齿轮传动、电动结构图：
【七】无泄漏pn0.4-2.5mpa （class150）主要外形尺寸及连接尺寸：
dn（mm） | nps（in） | 法兰 | 对焊 | 手动 | 齿动 | 齿动装置 | 电动 | 电动装置 | ||||||
l | l1 | h | h1 | d0 | h | h1 | d0 | h | h1 | d0 | ||||
25 | 1 | 165 | - | 85 | 228 | 180 | - | - | - | - | - | - | - | - |
32 | 11/4 | 165 | - | 103 | 231 | 180 | - | - | - | - | - | - | - | - |
40 | 11/2 | 178 | - | 115 | 240 | 250 | - | - | - | - | - | - | - | - |
50 | 2 | 178 | 216 | 130 | 255 | 250 | - | - | - | - | - | - | - | - |
65 | 21/2 | 190 | 241 | 160 | 355 | 300 | - | - | - | - | - | - | - | - |
80 | 3 | 203 | 283 | 180 | 360 | 300 | - | - | - | - | - | - | - | - |
100 | 4 | 229 | 305 | 214 | 400 | 300 | - | - | - | - | - | - | - | - |
125 | 5 | 254 | 381 | 257 | 460 | 350 | - | - | - | - | - | - | - | - |
150 | 6 | 267 | 403 | 300 | 500 | 350 | - | - | - | - | - | - | - | - |
200 | 8 | 292 | 419 | 388 | 570 | 350 | - | - | - | - | - | - | - | - |
250 | 10 | 330 | 457 | 475 | 680 | 400 | 475 | 700 | 350 | 0型 | 475 | 710 | 500 | smc-03 |
300 | 12 | 356 | 502 | 547 | 750 | 450 | 547 | 870 | 350 | 0型 | 547 | 880 | 305 | smc-00 |
350 | 14 | 381 | 572 | 625 | 875 | 450 | 625 | 995 | 450 | 1型 | 625 | 1015 | 305 | smc-00 |
400 | 16 | 406 | 610 | 712 | 1000 | 500 | 712 | 1120 | 450 | 1型 | 712 | 1130 | 305 | smc-00 |
450 | 18 | 432 | 660 | 785 | 1130 | 500 | 785 | 1280 | 450 | 1型 | 785 | 1360 | 305 | smc-0 |
500 | 20 | 457 | 711 | 880 | 1200 | 600 | 880 | 1350 | 450 | 1型 | 880 | 1430 | 305 | smc-0 |
600 | 24 | 508 | 813 | 1045 | 1420 | 800 | 1045 | 1570 | 500 | 2型 | 1045 | 1650 | 305 | smc-1 |
700 | 28 | 610 | 914 | 1190 | 1650 | 800 | 1190 | 1800 | 500 | 2型 | 1190 | 1910 | 305 | smc-1 |
800 | 32 | 660 | 914 | 1360 | 1880 | 1000 | 1360 | 2040 | 500 | 2型 | 1360 | 2140 | 305 | smc-1 |
900 | 36 | 771 | 1016 | 1510 | 2100 | 1000 | 1510 | 2280 | 600 | 3型 | 1510 | 2390 | 458 | smc-2 |
1000 | 40 | 811 | - | 1715 | 2300 | 1200 | 1715 | 2480 | 600 | 3型 | 1715 | 2590 | 458 | smc-2 |
【八】无泄漏pn4.0-5.0mpa（class300） 主要外形尺寸及连接尺寸：
dn（mm） | nps（in） | 法兰 | 对焊 | 手动 | 齿动 | 齿动装置 | 电动 | 电动装置 | |||||||
l | |||||||||||||||
gb | api | l1 | h | h1 | d0 | h | h1 | d0 |
| h | h1 | d0 | |||
25 |
| 165 | 165 | 165 | 85 | 238 | 180 | - | - | - | - | - | - | - | - |
32 |
| 178 | 178 | 178 | 103 | 238 | 180 | - | - | - | - | - | - | - | - |
40 |
| 190 | 190 | 190 | 115 | 245 | 250 |
|
|
|
|
|
|
|
|
50 |
| 216 | 216 | 216 | 130 | 265 | 250 |
|
|
|
|
|
|
|
|
65 |
| 241 | 241 | 241 | 160 | 365 | 300 |
|
|
|
|
|
|
|
|
80 |
| 283 | 283 | 283 | 180 | 375 | 300 |
|
|
|
|
|
|
|
|
100 |
| 305 | 305 | 305 | 214 | 420 | 300 |
|
|
|
|
|
|
|
|
125 |
| 381 | 381 | 381 | 257 | 480 | 350 |
|
|
|
|
|
|
|
|
150 |
| 403 | 403 | 403 | 300 | 520 | 350 |
|
|
|
|
|
|
|
|
200 |
| 419 | 419 | 419 | 388 | 590 | 350 | 388 | 710 | 350 | 0型 | 388 | 720 | 305 | smc-00 |
250 |
| 457 | 457 | 457 | 475 | 700 | 400 | 475 | 820 | 350 | 0型 | 475 | 830 | 305 | smc-00 |
300 |
| 502 | 502 | 502 | 547 | 780 | 450 | 547 | 900 | 450 | 1型 | 547 | 910 | 305 | smc-0 |
350 |
| 572 | 762 | 762 | 625 | 895 | 450 | 625 | 1015 | 450 | 1型 | 625 | 1095 | 305 | smc-0 |
400 |
| 610 | 838 | 838 | 712 | 1020 | 550 | 712 | 1150 | 450 | 1型 | 712 | 1230 | 305 | smc-0 |
450 |
| 660 | 914 | 914 | 785 | 1150 | 700 | 785 | 1300 | 500 | 2型 | 785 | 1400 | 305 | smc-1 |
500 |
| 711 | 991 | 991 | 880 | 1220 | 800 | 880 | 1370 | 500 | 2型 | 880 | 1470 | 305 | smc-1 |
600 |
| 787 | 1143 | 1143 | 1045 | 1440 | 1000 | 1045 | 1620 | 600 | 2型 | 1045 | 1730 | 305 | smc-1 |
【九】无泄漏pn6.4mpa （class400） 主要外形尺寸及连接尺寸：
dn（mm） | nps（in） | 法兰 | 对焊 | 手动 | 齿动 | 齿动装置 | 电动 | 电动装置 | ||||||
l | l1 | h | h1 | d0 | h | h1 | d0 | h | h1 | d0 | ||||
50 | 2 | 216 | 250 | 158 | 265 | 300 | - | - | - | - | - | - | - | - |
65 | 21/2 | 241 | 280 | 190 | 365 | 300 | - | - | - | - | - | - | - | - |
80 | 3 | 283 | 310 | 225 | 375 | 350 | - | - | - | - | - | - | - | - |
100 | 4 | 305 | 350 | 255 | 420 | 350 | - | - | - | - | - | - | - | - |
125 | 5 | 381 | 400 | 275 | 480 | 400 | - | - | - | - | - | - | - | - |
150 | 6 | 403 | 450 | 330 | 520 | 400 | - | - | - | - | - | - | - | - |
200 | 8 | 419 | 550 | 410 | 590 | 500 | 388 | 710 | 350 | 0型 | 388 | 720 | 305 | smc-0 |
250 | 10 | 457 | 650 | 490 | 700 | 500 | 475 | 820 | 350 | 0型 | 475 | 830 | 305 | smc-0 |
300 | 12 | 502 | 750 | 570 | 780 | 600 | 547 | 900 | 450 | 1型 | 547 | 910 | 305 | smc-0 |
350 | 14 | 762 | 850 | 625 | 910 | 600 | 625 | 1015 | 450 | 1型 | 625 | 1095 | 305 | smc-1 |
400 | 16 | 838 | 950 | 735 | 1020 | 700 | 712 | 1150 | 450 | 1型 | 712 | 1230 | 305 | smc-1 |
无泄漏安装时应注意的事项：
1、应防止泥沙进入阀门通道，损伤密封面。
2、应避免碰伤阀门两端法兰密封面。
无泄漏使用说明：
1、该阀门在管道中不允许作节流阀用。
2、阀门顺时针转动为关闭。在开启、关闭时应注意观察指针位置。
3、该阀门为非强制型密封，只要闸板关闭到位，即能可靠密封，故阀门关闭到位后，请勿再加力，以免损坏零件。
4、该阀门应定期进行维护、保养。在启闭不频繁的情况下，每半年保养一次，只需启闭一次阀门，观察指针的移动位置是否准确，有无卡阻现象即可。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的闸阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
