zzw型自力式温度调节阀的详细资料：
一、zzw型自力式温度调节阀概述
目前大部分集中供热系统基本上都存在流量分配不平衡，造成部分采暖系统不热的问题。针对采暖系统不热的问题目前采用以下两种措施一是由于采暖面积比较大，采暖管道比较长，供热半径比较大，距热源近的建筑采暖系统供、回水压差大，流速快，室内温度比较高，距热源远的建筑采暖系统供、回水压差小，流速慢，室内温度较低，很多供热站为了解系统不热问题，将系统循环泵流量和杨程加大，结果造成运行电耗加大，系统出现管道及暖气片爆管、爆片事故。二是采用人工的调节方式，关小距热源近的采暖系统回水来调节系统流量平衡。总的来说这两种方式都不理想，难以实现采暖系统的每个区域流量和压差 的合理化分配。
下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。
四、自力式温度调节阀特点：
1。无需电力或压缩空气等额外动力，安全性高。
2．温度控制精度高，工作稳定。可延长换热器使用寿命。
3．温度设定简单方便，用户可根据需要无级调温。
4．过温保护装置灵敏可靠，保护范围大，确保特殊情况下设备安全运行。
5．比例式控制，可以减小水锤危害。
6．适用范围广，可用于多种介质的温控场合。
7．体积小，重量轻，安装方便。
二、zzw型自立式温度调节阀主要零件材料
| 阀体 | zg230—45 | zg1cr18ni9ti |
|---|---|---|
| 阀座 | zg1cr18ni12mo2ti | cr18ni12mo2ti |
| 阀芯 | 1cr18ni9ti | cr18ni12mo2ti |
| 波纹管套 | 1cr18ni9ti | cr18ni12mo2ti |
| 平衡波纹管 | 1cr18ni9ti | |
| 温包 | h62 | 1cr18ni9ti |
| 毛细管 | h62 | 1cr18ni9ti |
| 接头 | 35 | 1cr18ni9ti |
三、zzw型自立式温度调节阀 主要技术参数
| 公称通径dn （mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力pn（mpa） | 1.6 4.0 | |||||||||||||||||||
| 额定流量系数（kv） | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | ||||||
| 双座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||||||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||||||||
| 额定行程（mm） | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||||||||
| 允许大压差（mpa） | 1.6 | 1.5 | 0.5 | |||||||||||||||||
| 温度调节范围（°c） | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||||||||
| 调节精度（%） | ±5 | |||||||||||||||||||
| 允许超载值（°c） | 分别为上述温度调节范围上限加50 | |||||||||||||||||||
| 使用环境温度（°c） | -40~ 80 | |||||||||||||||||||
| 安装接头（m） | g1” | |||||||||||||||||||
| 毛细管长度（m） | 3、5 | |||||||||||||||||||
| 允许 泄漏量 | 硬密封（1/h） | 双座、套筒：5×10-3×阀额定容量（ii级） 单座：10-4×阀额定容量（iv） | ||||||||||||||||||
软密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | |||||||

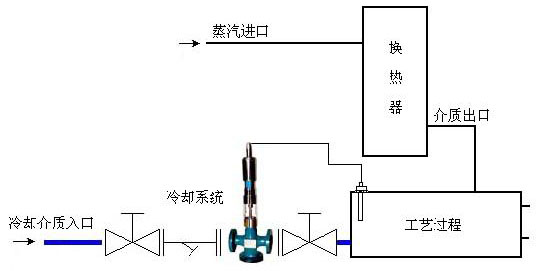

四、zzw型自力式温度调节阀各种场合应用实例
本实用新型涉及采暖系统控制设备技术领域，具体说是一种自力式温控阀。自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。主要用于汽和水换热、水一水换热的各种场合。如空调<采暖)、洗澡、生活热水、除氧器等，也广泛适用于化工、石油、纺织、轻工、船舶等工业各种热交换设备的温度自动控制。特殊型号可用于系统冷却.
五、zzw型自立式温度调节阀 现场安装图
六、zzw型自立式温度调节阀外形尺寸
| dn （mm） | d （mm） | d1 （mm） | 螺栓孔 （n-φ） | l （mm） | d （mm） | l1 （mm） | h（mm） | g （in） | 导管长 （m） |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 135 | 100 | 4-φ18 | 180 | 25 | 430 | 380 | 11/4″ | 3 |
| 40 | 145 | 110 | 4-φ18 | 200 | 25 | 430 | 410 | 11/4″ | 3 |
| 50 | 160 | 125 | 4-φ18 | 230 | 25 | 430 | 450 | 11/4″ | 3 |
| 65 | 180 | 145 | 4-φ18 | 290 | 25 | 430 | 490 | 11/4″ | 3 |
| 80 | 195 | 160 | 8-φ18 | 310 | 25 | 430 | 530 | 11/4″ | 3 |
| 100 | 215 | 180 | 8-φ18 | 350 | 25 | 430 | 560 | 11/4″ | 3 |
| 125 | 245 | 210 | 8-φ18 | 395 | 25 | 550 | 600 | 11/4″ | 4 |
| 150 | 280 | 240 | 8-φ23 | 470 | 25 | 550 | 640 | 11/4″ | 4 |
| 200 | 335 | 295 | 12-φ23 | 600 | 25 | 550 | 690 | 11/4″ | 4 |
| 250 | 400 | 355 | 12-φ23 | 630 | 25 | 550 | 720 | 11/4″ | 4 |
注：
1、d、d1、n-φ为pn1.6mpa法兰接口尺寸；
2、如用户需要pn2.5mpa产品或口径为dn15、dn20、dn25、dn300的产品，请向我公司查询尺寸；
3、阀体材质：普通铸铁、球墨铸铁、铸钢。
七、zzw型自立式温度调节阀许用介质与温度的关系
| 阀体材质 | 公称 压力 （mpa） | 介质温度℃ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ≤150 | ≤200 | ≤250 | ≤300 | ≤350 | ≤400 | ≤425 | ≤450 | ||
| 大工作压力（mpa） | |||||||||
| ht200 | 1.0 | 1.0 | |||||||
| 1.6 | 1.6 | 1.5 | |||||||
| zg230-450 | 1.6 | 1.57 | 1.52 | 1.44 | 1.28 | 1.12 | 0.88 | 0.72 | |
| zg1cr18ni9ti | 1.6 | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1.0 | 0.9 | 0.75 |
| zg0cr18ni12mo2ti | 4.0 | 4.0 | 4.0 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 1.9 |
| 6.4 | 6.4 | 6.4 | 5.6 | 5.0 | 4.5 | 4.0 | 3.6 | 3.0 | |
一种自力式温控阀，包括主阀，所述主阀上端设一液压控制阀，主阀下端连接出水管，所述出水管上设置一液体膨胀式温控器，所述液体膨胀式温控器与液压控制阀管路连接。所述主阀内设一活塞连接杆，所述活塞连接杆上端设一上调节杆、下端设一下调节杆，所述活塞连接杆上设一大活塞，活塞连接杆与下调节杆之间设一小活塞，小活塞和阀体下盖之间装有弹簧。本实用新型可安装在大型集中供热每个支路的回水管道上，根据回水温度自动调节每个区域系统流量，以满足大型采暖系统每个区域的流量平衡，使每个采暖区域供水温度相同，以达到节能目的。
自力式温度调节阀安装指导：
1.阀体安装
（1）阀体应水平安装在一次热媒的入口处，阀杆朝上，并确保执行器垂直安装。
（2）阀应安装过滤器，过滤器精度尽量选用高目数。
（3）前后安装手动截至阀，阀侧应安装旁通，并安装手动截至阀。
（4）阀前蒸汽的工作范围为0.3～0.7mpa。
（5）标准安装方式如图所示:建议:
（1）蒸汽压力过高,建议阀前安装减压调节阀
（2）如阀前无温度压力表,建议加装,以便分析设备工作状况
（2）阀体口径≥dn100时,建议主干管道安装固定支架,或下部安装活动支架
2.感温探头安装
1.感温探头装于换热器出口附近或出水管道上安装时切勿将阀杆碰伤感温探头一定与丝座紧密安装，并保证无泄漏和脱落的可能。
3.执行器的安装
（1）顺毛细管卷绕的方向将导管自然展开
（2）将阀杆用力按至底部，如力量不够，请借助辅助工具，如角铁等。
（3）将执行器总成安装于阀体上，将压紧联接螺母按顺时针方向旋转直至背死，确保隔热架与阀体连接紧固，即完成安装工作
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的调节阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
