【产品名称：电动隔膜阀、电动衬胶隔膜阀、电动衬氟隔膜阀】

【产品型号：g941j、g941f46，g941w】

【用途和结构特点】: 就是由电装和隔膜阀组成，用电动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。隔膜阀的特点如下:zui突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔零部件材质：隔膜阀　　隔膜阀（diaphragm valve）是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀

特点：

隔膜阀的特点如下：zui突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。

2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用

◎弹性密封的开闭件，确保没有内漏；

◎流线型的流道，使得压力损失小；

◎没有填料函，因此没有外漏；

◎阀体与阀盖被中间隔膜隔开，使的隔膜上方的阀盖、阀杆等零件不受介质侵蚀；

◎隔膜可更换，维护费用低；

◎衬里材料多样可选性，可适用于各种介质，并具有良好的耐腐蚀性；

【技术参数】:

※接口尺寸:法兰dn15 —dn 300 ；

※工作压力： 1.6mpa；

※介质温度: ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃、≤300℃；

※阀体材质: 铸铁、铸钢、不锈钢；

※阀盖材质: 铸铁、铸钢、不锈钢；

※衬里材质:无衬里、橡胶、氟塑料；

※隔膜材料:橡胶、氟塑料；

※阀瓣材料: 铸铁、铸钢、不锈钢；

※阀杆材质: 碳钢、不锈钢；

※电动装置:组合件、电压220v、380v；

g941w电动隔膜阀设计标准：

设计与制造：bs5156

结构长度：bs5156

法兰连接尺寸：bs4504、din2532、jis b2212、ansi b16.1、iso2004

测试：

衬里层：电火花检测

试验与检验按bs6755标准

公称压力：pn（mpa）

阀体：pn×1.5

密封：pn×1.1

隔膜阀是一种特殊形式的截止阀：
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力损失小；
3.没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5.隔膜可更换，维护费用低；
6.衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

g941w电动隔膜阀主要尺寸参数：

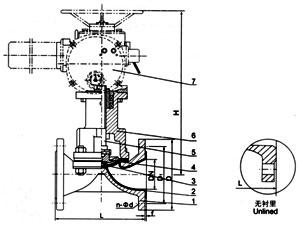

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、电动头

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的管夹阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
