 【产品名称：往复型气动隔膜阀】

【产品型号：g641】

一、往复型气动隔膜阀用途

用途：本阀于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）气动隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称气动隔膜阀。气动隔膜阀zui突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

☆压力等级：pn0.6、1.0、1.6

二、材料

☆阀体：铸铁、球墨铸铁、碳钢、不锈钢

☆阀盖：铸铁、球墨铸铁、碳钢、不锈钢

☆衬里：无衬里、橡胶

☆隔膜：橡胶

☆阀瓣：铸铁、碳钢

☆气缸：球墨铸铁

☆活塞：碳钢

☆阀杆：碳钢

☆手轮：铸铁

三、测试

☆衬里层：电火花检测

☆试验与检验按gb/t13297标准

☆公称压力：pn（mpa）

☆阀体：pn×1.5

☆密封：pn×1.1

四、设计标准：

☆设计与制造：gb122239

☆结构长度：gb12221、jb1688

☆法兰连接尺寸：gb4216、jb78

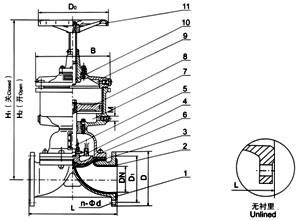

五、g641j往复型气动隔膜阀​主要尺寸及重量:

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的隔膜阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
