【产品名称：自力式压差平衡阀、自力式压差控制阀】

【产品型号：zyc、zty47】

【自力式压差控制阀用途】自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低嗓音，平衡阻力，消除热网和水力失调。不需外来能源依靠被控介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差，有助于稳定系统运行，特别适用分户计量或自动控制系统中。

【特点】

☆适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制。

☆安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。

☆能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温合格率。

☆能有效的克服“大流量、小温差”的不良运行方式，提高系统能效，实现经济运行。

1、介质流动方向应与阀体箭头方向*；

2、应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；

3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；

4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;

5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；

6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

【自力式压差控制阀技术参数】

★公称压力：1.6mpa;

★公称通径：25～400mm;

★适用温度：0～100℃;

★法兰标准：gb/t 17241.6　gb/t 9113;

★试验标准：gb/t 13927　api598;

★阀体材质: 铸铁、铸钢;

★适用介质：水、油等非腐蚀性液体;

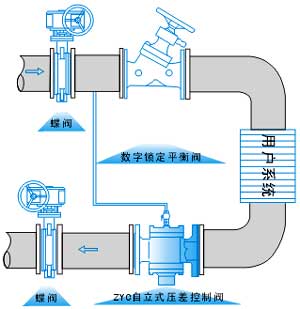

安装示意图：

zyc自力式压差平衡阀选型

按式kv=g/式中（g-m3/h），根据zui大流量和可能的zui小工作压差计算所需的zui大kv值，应小于阀门的zui大kv值；根据zui小流量和可能的zui大工作压差计算所需的zui小kv值，应大于阀门的zui小kv值，如g=3-10m/h，△p"zui大=200kpa，△p"zui小=20kpa，kvzui大=10/=25，kvzui小=3/=2.12，选择dn50即符合要求，建议尽量不变径选用阀门。

1.采用，为分户计量提供了必要条件。*，分户计量按热收费提高了热用户的自主权，更好利用自由热节约能源，假如系统不装置，当用户调节时，流量只能跑到其他用户处，另外，散热器温控阀的zui大承压25kpa,不加温控阀压差过大会发出噪音的危险。

2.采用自力式压差阀配备变频水泵，是既节能有经济的运行方式。

3.采用为控制提供了很好的工作环境，在换热器前加装，可防止换热器内水流速过大，超过允许降压，延长其寿命。在自力式温度控制阀、流量控制阀、平衡阀、散热器温控阀前有三个作用：1保证工作压差不超过zui大允许压差，2.保证通过流量限制在zui大流量之内，3.保证不产生噪音和气蚀现象。

电动阀前加保证受外网波动给电动阀造成的频繁动作，减少电动阀由信号迟到造成的误动作，营造一个相对舒适的环境。

4.采用给一次系统的高效率运行带来可靠的保证。

5.采用对水泵控制，可以节省很大费用。用于供热系统中循环水泵在系统流量减小时，扬程会增大，同时，当管阻随流量减小，以平方关系降低时，克服阻力所需的压头大大下降。过高压头不仅导致控制阀产生噪音，控制性能变差和振荡等问题，同时对水泵的运行也带来了不必要的电力消耗，当管阻随流量变化以平方管线变化时，水泵耗电量随流量变化成立方关系变化，因此对水泵进行控制可以节省费用。

6.采用，为系统的动态平衡调节提供了可靠的保证。分户计量后，当某用户因不付费给用户关闭，如果没有，被关闭或调节用户的流量就会强加给其他用户，这样就造成了其他用户多付费甚至造成立关与立管之间的不平衡。当使用后，通过压差控制阀的动作流量就不会强加给其他用户，立关与立管的不平衡。当室外温度或其他自由热给用户，用户通过温控阀的控制，可同时都在调节而且住在朝阳方向，要比住在朝阴方向的动作要大一些，这样就需要通过自力式压差控制来解决这个问题。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的平衡阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
