 hg/t21575-94防腐型带灯视镜产品说明

本标准适用于公称压力不大于1.0mpa，公称直径100～150mm，介质温度0～200℃，zui大的急变温度不大于180℃的各种规格及型式的带灯视镜。带灯视镜安装于压力容器、真空容器、罐体、反应器、过滤器、沸腾床等罐体和密闭容器上，在承受与容器相同压力、温度条件下观察容器内部情况，当观察环境较暗时，可按要求配置工业灯具，其中分防爆和防腐两种类型，均可以提供卫生级不锈钢射灯。广泛应用于容器探测液位。带灯视镜适用于公称压力不大于1.0mpa、公称直径100~150mm、介质温度0~200℃、zui大急变温度不大于180℃的石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。带灯视镜由视镜和视镜灯组成。型式有平板带灯视镜（a型）、平板带灯有冲洗孔视镜（b型）、带灯有颈视镜（c型）、带灯有颈有冲洗孔视镜（d型） 。视镜本体材料为碳钢、碳钢和不锈钢混合、全不锈钢制三种。防腐型视镜灯占视镜玻璃一半面积，另一半可窥视容器内部,防腐型视镜灯规格和视镜配合，有dn125一种。防爆 型 视 铃灯占视镜玻璃大部分面积，窥视容器内部需另安装一个不带灯视镜，防爆型视镜灯规格仅dn100一种，适用子不同规格的视镜.

产品类别：化工级带灯视镜系列
产品名称：带灯视镜

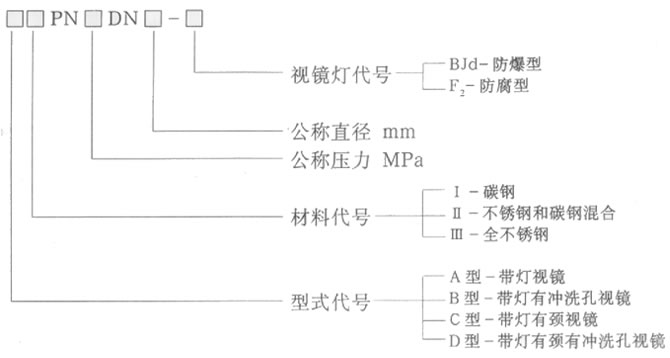

产品型号：（执行标准：hg/t21575-94）
公称通径：dn100～150mm
连接方式：焊接式
产品材质：304、316l等（可根据用户要求提供其它材质）

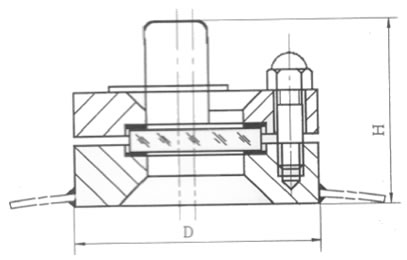

 a型带灯视镜
hg/t21575-94防腐型带灯视镜主要技术参数表：

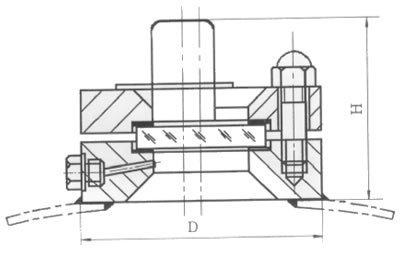

b型带灯有冲洗孔带灯视镜主要技术参数表：

c型带灯有颈视镜
带灯视镜主要技术参数表：

 d型带灯有颈有冲洗孔视镜
主要技术参数表：

安装
1、带灯视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。
2、视窗玻璃属易损件，安装视窗时要小心轻放。
3、玻璃耐温耐压有一定的局限，请严格执行说明书上的规定。


订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的视镜型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
