cf8不锈钢气动球阀简介

本实用新型涉及一种球阀。球阀作为一种管路控制开关，广泛地石油、化工、天然气、电力等行业。球阀主要由主阀体、副阀体、球芯等部件组合而成，通常主阀体和副阀体之间通过螺栓等紧固件进行连接。因为球阀对组装的密封性要求较高，因此必须要保证主阀体和副阀体的连接位置*对正，且各连接点的受力要均匀。鉴于这种组装要求，实践中主阀体和副阀体组装效率比较低，需要在拧紧螺栓的过程中逐步进行对正。

优点

1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

技术实现要素

本实用新型要解决的技术问题是为了克服现有技术中球阀的主阀体和副阀体之间不易对正，组装效率低的缺陷，提供一种便于主阀体和副阀体之间进行对正的球阀。是球阀配上气动执行器.气动执行器的执行速度相对较快,快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动不锈钢球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。 气动不锈钢球阀发展演变与工作原理。 气动不锈钢球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。*平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

本实用新型是通过下述技术方案来解决上述技术问题

一种球阀，其包括一球芯、一主阀体、相对设置的两个副阀体和相对设置的两组按压装置，两个所述副阀体可拆卸地连接于所述主阀体的两端，两个所述副阀体和所述主阀体之间围成一容置空间，所述球芯位于所述容置空间内，两组所述按压装置分别设于两个所述副阀体和所述球芯之间，其特点在于：所述主阀体与两个所述副阀体相连接处分别设有至少一对相对设置的副阀体定位孔，所述球阀还包括多个副阀体定位销，每个所述副阀体定位销位于一对所述副阀体定位孔内。

较佳地，所述球阀还包括：阀杆，所述阀杆可转动地嵌设于所述主阀体内，且所述阀杆的端部连接于所述球芯的顶部；填料箱，所述填料箱套设于所述阀杆，所述填料箱包括上压部和下压部，所述上压部固定于所述下压部，所述下压部抵接于所述阀杆与所述主阀体之间，所述上压部抵接于所述主阀体的上部；所述上压部与所述主阀体的上部的连接处设有至少一对相对设置的填料箱定位孔，所述球阀还包括至少一个填料箱定位销，每个所述填料箱定位销位于一对所述填料箱定位孔内。在本方案中，填料箱定位销用于对填料箱和主阀体进行位置定位，便于填料箱和主阀体之间进行组装。较佳地，所述上压部的顶面与所述阀杆的接合面处具有一凹槽，所述凹槽内设有一填料；所述球阀还包括一填料压套法兰，所述填料压套法兰套设于所述阀杆，所述填料压套法兰按压于所述填料并通过螺栓连接于所述填料箱。在本方案中，填料能够减小阀杆和填料箱之间的摩擦阻力。较佳地，所述填料压套法兰上设有一两端贯通的法兰定位孔，所述法兰定位孔与所述填料箱定位孔相连通，所述填料箱定位销的一端位于所述法兰定位孔内。在本方案中，利用法兰定位孔便于将料压套法兰准确安装至填料箱。较佳地，所述球阀还包括：阀杆，所述阀杆可转动地嵌设于所述主阀体内，且所述阀杆的端部连接于所述球芯的顶部；填料箱，所述填料箱套设于所述阀杆，所述填料箱的下部抵接于所述阀杆与所述主阀体之间；所述阀杆中与所述球芯相连的一端设有一轴肩，所述填料箱的下部靠近所述球芯的位置处设有一容置槽，所述轴肩位于所述容置槽内，沿所述阀杆的轴线方向上，一阀杆止推垫片位于所述容置槽的内壁和所述轴肩之间。at和gt型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列aw型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

6、is05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使阀门的同步准确。

附件的选项

根据不同控制和要求可选择下列附件：

1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

2、调节型附件：电气定位器、气动定位器、电气转换器。

3、气源处理附件：空气过滤减压阀、气源处理三联件。

4、手动机构：hvsd手操机构。

执行器技术参数

主要性能规范 capability criterion

压力试验 pressure test

主要零件材料 materials of main parts

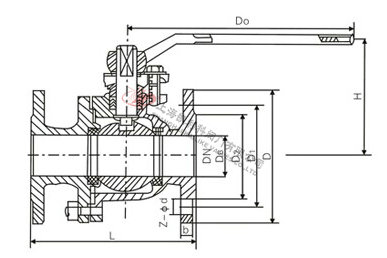

cf8不锈钢气动球阀外形结构图

主要外型尺寸 main outer size

规格主要尺寸 size main dimensions

本实用新型的积极进步效果在于：主阀体和副阀体之间能够通过副阀体定位销与副阀体定位孔进行配合实现快速定位，从而提高了主阀体和副阀体之间的定位精度和组装效率。虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。

保养

①要经常检查管道有没有铁锈、焊渣、脏物、尘士。

②要经常检查支承，自重较大及有震动场合的支承架。

③气源不能有故障。

④阀体与上阀盖连接处密封垫使用久了，要及时更换，更换时只需卸下上阀盖就可安放新的密封垫。

⑤填料函如有渗漏要及时更换密封填料，更换时将阀杆脱开，压板和填料压盖取下，即可装入新的填料。

⑥定期检修。

⑦长期停放时，应装上连接法兰的保护罩，所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置。

⑧不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。

订货须知

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问，我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统ag亚博国际的解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
