zsy双回路自力式减压阀组的详细资料：
zsy双回路自力式减压阀组产品说明
在各个现代工业领域中，由于生产工艺过程、对象工况和控制方式各不相同，对调节阀也提出了各种各样的要求。从而产生了适于不同工况的各种调节阀和相应的调节方式。 调节阀在调节系统中是*的，它是组成工业自动化系统的重要环节。在大多数调节场合使用单个调节阀就足以适应生产需要。但在某些情况下，例如有的生产过程要求有较大范围的流量变化，而单个调节阀的可调范围r却是有限的，就难以有效地进行调节。国内设计的调节阀一般r=30。若使用一个调节阀。这时为满足生产上流量大范围变化的要求，可采用两个或者多个调节阀（调节阀组）并联共同调节。这时，调节阀组的可调范围大大增加，既能满足生产上的要求，又能改善调节阀的工作条件，可保持阀门的特性，延长寿命，提高调节质量。调压装置是利用调压阀以及一路截止阀作为旁通将压力调节至所需值的阀组。设计有进出口法兰、截止阀、压力调节阀、安全阀、压力表、过滤器、排空阀等。调压装置压力调节阀的型号以及管路的口径根据所需调节后的压力和流量确定，适用于氧气、氩气、氮气、二氧化碳、天然气等气体的压力调节。
调压装置特点
★、压力调节阀前设计有过滤器，保护压力调节阀不受损坏；
★、压力调节阀前后设计有压力表，方便读数；
★、压力调节阀前后设计有安全阀和排空阀，保证了系统管路阀门的安全；
★、压力调节阀设计有压力回馈补偿机构，调压精度达到±5%，在阀后流量发生改变的工况下仍能将压力稳定在设定值；
★、所有管路均采用不锈钢抛光管道，并且经过严格的脱脂处理，清洁安全；
★、设计有固定支架，安全、方便、可靠。
★、与低温液体储罐及气化器配套使用
★、可安装在室外或露天场地。
技术参数
★、适用介质：天燃气、煤气、氧气、氮气、氢气、二氧化碳等气体
★、使用温度：-30～ 80℃
★、最大入口压力：2.5mpa
★、最大出口压力：2.3mpa
★、最小出口压力：0.0015mpa
★、最大额定流量系数（kv）：760
★、调节阀口径：15-200mm
★、调压精度：±2.5%
★、关闭压力： 5%
★、过滤：过滤器，气液分流器
★、气体调压：单、双路及多路系统
★、超压保护：安全阀、过压放空或回流
★、开关阀：手动、气动、电动阀
（可根据用户需要定做特殊介质、特殊流量、特殊压力的调压装置）
集中供气系统又称中央供气系统，是一种越来越普遍被人们采用的一种供气方式。它主要是由气源，切换装置，调压装置，终端用气点，监控及报警装置组成。集中供气系统将中央储气设备中的气体经切换装置并调压后通过管路系统输送到各个分散的终端用气点。调压阀组在集中供气系统中为控制供气压力和流量的关键装置，减压阀组的稳定可靠性直接决定了供气系统的性能。现有技术中采用的单回路减压阀组存在故障率高、无法进行不停气在线维修的缺点。
我们得明确气体调压阀组的用途：主要适用于集中供气中低温储罐、汽化器出口的气体压力调节，涉及领域相当之广泛，广泛应用于石油、深冷、电子、化工、冶金、天然气、食品、轻工等工业部门及城市供热、供暖系统，及各种燃气门站、区域调压等领域；气体调压阀组虽然是*根据客户需求而进行设计的，但也都大同小异，主要是由气体调压阀、安全阀、压力表、针型阀、法兰球阀/三片式球阀、过滤器、法兰片/活接口、无缝钢管/不锈钢管、放散阀、法兰阻火器、旁路、单路、双路等配件所构成。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
权利要求
1.集中供气系统中的双路调压装置，其特征在于:包括两条并接的两条单回路减压阀组，在两条单回路减压阀组并接前端侧依次串接有安全阀和压力表，在两条单回路减压阀组并接的后端侧设置有止回阀。
2.根据权利要求1所述的集中供气系统中的双路调压装置，其特征在于:所述的单回路减压阀组包括位于两端的球阀，以及依次串接在两球阀之间的过滤器、减压器、压力表和安全阀。
3.根据权利要求2所述的集中供气系统中的双路调压装置，其特征在于:所述的单回路减压阀组还包括一个支路球阀。
4.根据权利要求1、2或3所述的集中供气系统中的双路调压装置，其特征在于:所述的单回路减压阀组并接前端侧设置有一个支路球阀。
zsy双回路自力式减压阀组技术参数
| 公称通径dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系数z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差 (mpa) | pn16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| pn40 | 2.0 | |||||||||||||
| 阀盖形式 | 标准型-17～ 300℃、高温型 300℃～ 450℃ | |||||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
| 流量特性 | 线性 | |||||||||||||
执行器参数
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(mpa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保证压力阀正常工作的 最小压差△pmin(mpa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间最大压差(mpa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：epdm或fkm夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：r1/4" | |||
注：※该有效面积所对应的压力设定范围不适用于dn150-250。
性能指标
| 设定值偏差 | ±8% | |||
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | dn15～50 | dn65～125 | dn150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ | ||
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用pn40的阀体。
零件材料
| 材料代号 | c（wcb） | p（304） | r（316） | |
| 主要 零件 | 阀体 | wcb（zg230-450） | zg1cr18ni9ti（304） | zg1cr18ni12mo2ti（316） |
| 阀芯、阀座 | 1cr18ni9ti（304） | 1cr18ni9ti（304） | 1cr18ni12mo2ti（316） | |
| 阀杆 | 1cr18ni9ti | 1cr18ni9ti | 1cr18ni12mo2ti | |
| 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
| 膜盖 | a3、a4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 弹簧 | 60si2mn | |||
| 导向套 | hpb59-1 | |||

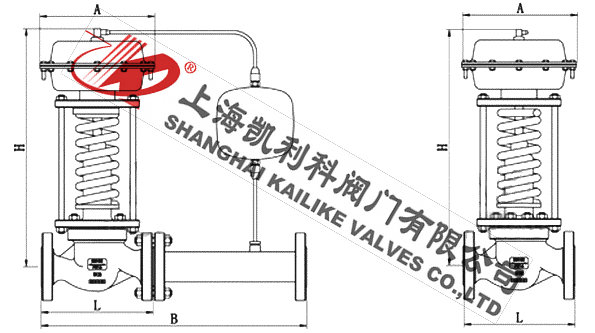

外形结构图
主要外形尺寸
| 公称通径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸(b) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端间距(l) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压力调节范围(kpa) | 15-140 | h | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| a | 280 | 308 | |||||||||||||
| 200-500 | h | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| a | 230 | ||||||||||||||
| 120-300 | h | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| a | 176 | 194 | 280 | ||||||||||||
| 480-1000 | h | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| a | 176 | 194 | 280 | ||||||||||||
| 600-1500 | h | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| a | 85 | 96 | |||||||||||||
| 1000-2500 | h | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| a | 85 | 96 | |||||||||||||
| 大约重量(kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接口螺纹 | m16x1.5 | ||||||||||||||
本产品为全定制系列，由多项带有功能性的个体产品组装而成，无固定的技术参数，一切配置根据用户的合理要求进行生产。 双路压力调节阀组二只（双路）自立式压力调节阀为主体，配以安全阀、手动球阀、旁通手动阀、压力表和放空阀等组成一套完整的调压系统。它不需要任何外加能源利用被调介质自身能量而实现压力调节的压力阀组。该系统 大的特点是能在无电、无气的场所工作。既节省了能源，而压力设定值在运行中可随意调整，因而它广泛用于石油、深冷、电子、化工、天然气、食品等各种燃气门站、区域调压和气体、液体的调压要求。
安装使用注意事项:
◆安装前应除去管路中异物，安装后用常温水进行试运；
◆安装时，支架及阀体上的箭头方向应与管路中流体方向相同；
◆为便于现场维修及操作，调压阀组四周应留有适当空间；
◆调压阀组应安装在环境温度不超过－25℃～55℃的场合；
◆调压装置投入运行后，一般维护工作量很小，平时只要观察阀组前后压力值是否符合工艺所需值要求即可；
◆为保证生产过程能安全，正常运行，调压阀组已设置两个通路，在调压阀组正常维修时，仍可以进行生产；
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统ag亚博国际的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
